鋸齒波跳汰機是現代重選設備之一，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別 砂金、錫、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調速電機進行驅動動，使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之一。

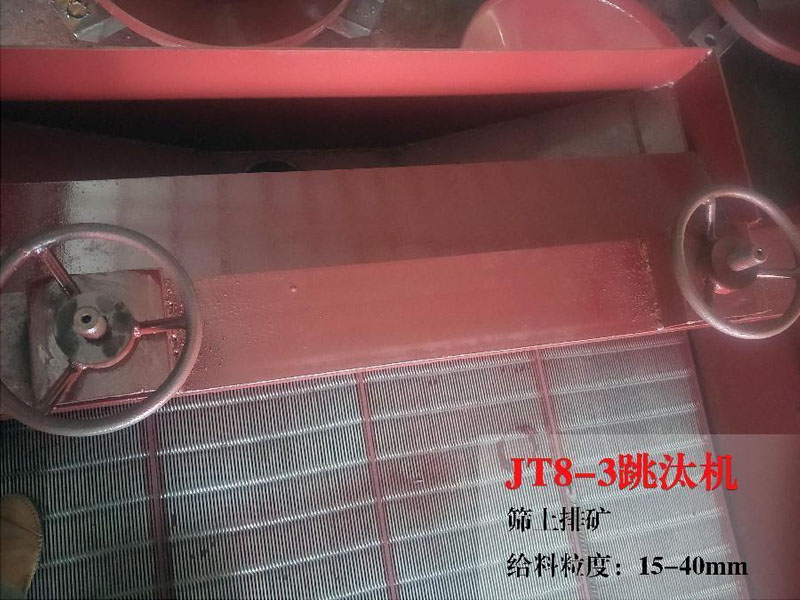

JT8-3篩上排礦寶石跳汰機是指精礦從篩上排料，適合2.5CM以上礦物使用，排料口有提升閘閥，可以根據礦物不同對排料精度和產量進行控制。跳汰機型號表述，比如4-2，前面的4代表整個跳汰機的跳室面積，2代表4個平方的跳室面積分成2個跳室，2個跳室以上的傳動，可以分為一個電機傳動或2個電機傳動，三個跳室的可以分為2個電機傳動，或三個電機傳動。
JT1 - JT5寶石鋸齒波跳汰機技術參數
|
項目 |
跳汰室 |
隔膜 |
給礦粒度mm |
篩下補給水量m3/ |
補給水壓力 |
處理量 |
電機 |
外形尺寸mm |
重量 |
備注 |
||
|
形狀 |
面積m2 |
沖程mm |
沖次 |
|||||||||
|
JT0.57-1 |
梯形 |
0.57 |
(M12凸輪)8.5—12 |
80-180 |
<6 |
1-2 |
≥0.05 |
1.5-3 |
1.5 |
1550×780×1530 |
610 |
|
|
JT1-1 |
梯形 |
1.04 |
<10 |
2-3 |
2.5-5 |
2.2 |
2270×1110×1890 |
900 |
|
|||
|
JT2-2 |
矩形 |
2.28 |
<10 |
2-4 |
5-10 |
3 |
3225×1550×2050 |
1640 |
|
|||
|
JT3-1 |
梯形 |
3 |
12－30可調 |
50-125 |
<10 |
3-6 |
≥0.05 |
7.5-15 |
5.5 |
2745×2000×3030 |
3085 |
|
|
JT4-2 |
矩形 |
4 |
25－57五種凸輪可調 |
<25 |
4-8 |
8-20 |
7.5 |
4240×1990×2750 |
3098 |
大顆粒跳汰機 |
||
|
JT4-2A |
矩形 |
4 |
25－57五種凸輪可調 |
<25 |
4-8 |
8-20 |
4×2 |
4240×1990×2750 |
3500 |
大顆粒跳汰機 |
||
|
JT5-2 |
梯形 |
4.86 |
12-30可調 |
<10 |
3-6 |
12-25 |
7.5 |
3600×2000×2600 |
4500 |
|
||
JT8-3篩下排礦寶石鋸齒波跳汰機技術參數
|
項目 |
跳汰室 |
隔膜 |
給礦粒度mm |
篩下補給水量m3/ |
補給水壓力 |
處理量 |
電機 |
外形尺寸mm |
重量 |
出廠單價 |
||
|
形狀 |
面積m2 |
沖程mm |
沖次 |
|||||||||
|
JT8-3 |
矩形 |
8 |
M20、M25、M30 |
60－120次/分 |
<15 |
5-10 |
≥0.1 |
10-25 |
5.5*3 |
6024×2010×2610 |
5400 |
|
|
JT8-3 |
矩形 |
8 |
M20、M25、M30 |
15-40 |
5-10 |
10-25 |
5.5*3 |
6024×2010×2610 |
5400 |
|
||
